DE31x0ext cp (0FX 1A 汎用型デコーダ モータ過電流保護)    \2,000- (直販専用)  2021/01/23 更新

[HOME][会社紹介][DCC製品]





SIZE:寸法 (24*11*2.6 mm)

標準添付

  • 線材:ナシ


DP1定義 (DE31x0ext.ini)

CVリスト (DE31x0ext.pdf)



※本製品は上級者向けです。サポートも、上級者を前提として行います。電子工作の知識がある程度あることを前提としています。また、操作に関しても、DP1を前提として行いますのでご注意下さい。

1.概要

1.1 開発コンセプト

1.2 Analog環境

·       本デコーダは、基本的に、DCC専用ですので、ANALOG運転については、性能保証はできません。

·         デコーダは、スパーク等により内部設定値が化けて、リセット操作が必要な場合がありますが、本デコーダでは、DCCコントローラによってのみリセットが可能です。

·         パワーパックは、十分容量のある純直流パワーパックを使用することで性能を発揮することが出来ます。パルス式や半波整流式のパワーパックの場合にはパワーパックとの相性により、走行が不安定になる、あるいは逆方向に走る可能性があります。

·         22V以上発生するものを使用した場合には、故障の可能性があります。ちなみに、高周波の電圧はテスターでは正しく計測できないので、気をつけてください。

·

2.仕様

項目

内容

DCC動作電圧

7 – 22V(絶対定格)

出力電流

MOTOR

連続 0.7A   瞬間2A(50msec以内)
過電流保護 約1Aで高速遮断、高速自動復帰。


PWM周波数

16KHz
ただし、BEMF有効時は、約100Hzの周期でモータ逆起電力を取得する為に、出力を一時的にCUTするので、モータによっては多少振動します。

加減速

対応

Speed Step

14,28,128 ステップ
start , mid , max
値変更可能
28
スピードテーブル

アドレス設定

1 - 10239

プログラミングモード

全プログラミングモード

総括制御

対応

CV値リセット

CV8=103の書き込みで出荷時状態にリセット

アナログ運転 アナログ運転における性能保証は
いたしません。

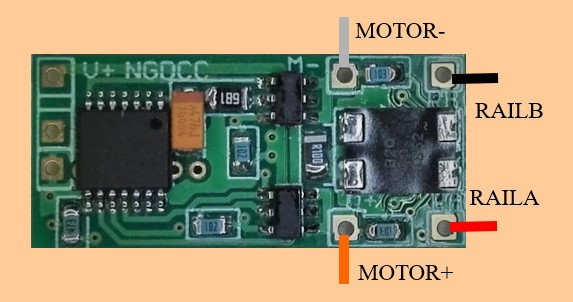

3.結線



通常結線

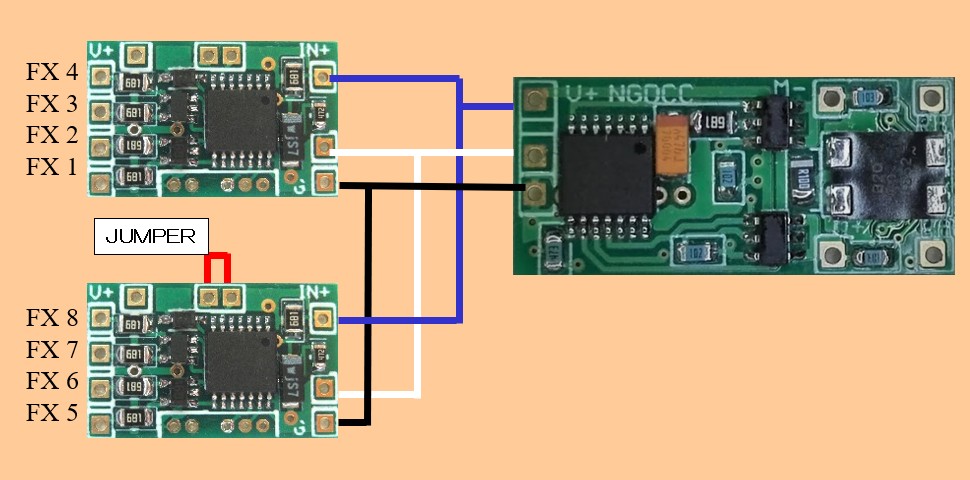

外部FXユニット基板(NGDCC EXT FX4 REG別売 )の接続
