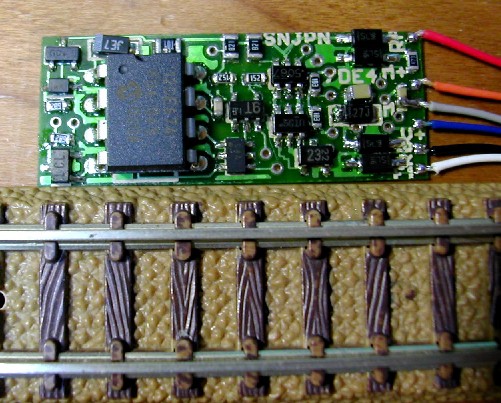

DE4(v6) (動力車デコーダ） 生産完了 2006/11/14
更新
SIZE(34 * 13.5 * 4.7 mm)
１．DE４の開発コンセプト
-
低価格
-
1FX
-
BEMF機能
-
全スケール対応
-
アメリカ型ファンクション(MARS,STROBE)装備
DE4は、DE1をベースにして、ファンクションを１FX追加したものです。電車列車の中間動力車への搭載に適しています。そしてファンクションを室内灯に割り当てることが可能です。DF1と組合わせると、安価に電車編成のフルDCC対応が可能となります。
２．仕様
| 項目 |
内容 |
|
| 動作電圧 | 7V - 27V (絶対定格 27V) | |
| 出力電流 | モータ | 連続 1A 瞬間3A(100msec以内) |
| ファンクション | 1FX 1A | |
| 合計 | 連続1A ピーク25A(8.3msec以内） ※連続出力は、放熱無限大の条件です |
|
| PWM周波数 | 約１６０Hz ※コアレスモータ等には絶対使用しないでください。モーターが壊れる可能性があります。 |
|
| 加減速 | 対応 | |
| SpeedStep | 28,128 ステップ start,mid,max 値変更可能 26スピードテーブル無し |
|
| BEMF | 分解能８bit | |
| アドレス設定 | 1 - 10239 | |
| プログラミングモード | 全プログラミングモード対応 | |
| 総括制御 | 対応 | |
| DC走行 | 線路電圧 約5V以上でモータが回転いたします。 停止ギリギリの電圧ではモータがガクガクいたします。 ※PWMパワーパックでは正常に動きません。 |
|
| CV値リセット | CV8=103の書き込みでリセット | |
３．履歴
2003.7.9 v.5
-
加速度、減速度を０にしたとき、すぐに速度変更するように仕様変更

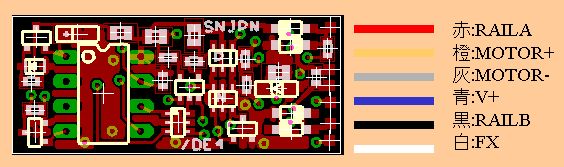

4．結線図
※取り扱いについて
-
基板裏面の、回路が直接ダイキャスト等の金属に触れるとショートしてデコーダが故障しますので、
絶縁を確実に行ってください。製品添付の黄色いテープは耐熱、絶縁性に優れたポリイミドテープです。 -
基板が薄いので、大きくたわむとクラックがはいり故障の原因となるので注意してください。
５.ご注文方法
生産完了
６．CV値一覧
| ＣＶ | 説明 | デフォルト | R/W | |||
| ＣＶ１ | Ｐｒｉｍａｒｙ Ａｄｄｒｅｓｓ |
3 (1..127)
※2byte address
モード時に変更した場合は、自動的に、1byte
address mode に移行します |
R/W | |||
| CV2 | V Start | 0 | R/W | |||
| CV3 | Acceleration Rate | 0 (1..127) | R/W | |||
| CV4 | Deceleration Rate | 0 (1..127) | R/W | |||
| CV5 | V High | 0 (=255) | R/W | |||
| CV6 | V Mid | 0 (=(VHigh + VStart) /2) | R/W | |||
| ＣＶ７ | Manufacturer Version Number | 6 | R | |||
| ＣＶ８ | Manufacturer ID | 103(SNJPN) ※103を書き込んだ場合には、すべてのCV値をデフォルト値にリセットします。 |
R (W) | |||
| CV17 | Extended Address1 | 192 (192..231) | R/W | |||
| CV18 | Extended Address2 | 0 | R/W | |||
| CV19 | Consist address | 0 | R/W | |||
| CV29 | Configurations supported
|
0b.0000.0110 ( 4 decimal) | R/W | |||
| BIT7 | 0: Mobile Decoder 1:Accesory Decorder |
0 | R | |||
| BIT6 | Resrverd | 0 | R | |||
| BIT5 | 0: 1 byte addressing 1: 2 byte addressing |
0 | R/W | |||
| BIT4 | speed table | 0 | R | |||
| BIT3 | 0: advanced acknowledgement Disabled | 0 | R | |||
| BIT2 | 0: Power Source Conversion NMRA digital only 1: Analog Mode Conversion |
1 | R/W | |||
| BIT1 | FL location: 0: in Speed and Direction instructions 1: in Function Group instructions |
1 | R/W | |||
| BIT0 | Locomotive Direction: 0: normal 1: reverse |
0 | R/W | |||
| CV49 | Product NO | 76 (=DE4) | R | |||
| CV55 | BEMF PARAM: KI (integral) ※Ver.6で廃止、内部的にCV56 * 4を使用 |
46 (0-255) | R/W | |||
| CV56 | BEMF PARAM: KF (feedback) | 22 (0-255) | R/W | |||
| CV57 | BEMF PARAM: KP (proportional) | 172 (0-255) | R/W | |||
| CV60 | DE4 Specific Configuration | 0b.0000.0011 | R/W | |||
| BIT [7,6] | [1 0] | Headlight | [1 0] | R/W | ||
| [0 1] | Taillight | |||||
| [0 0] | Non Directional | |||||
| BIT 5 | FX ACT CONSIST | 1 ※総括アドレスでファンクションを制御します。 |
R/W | |||
| BIT 4 | STOP DIM ACTIVE | 1 ※停止時にヘッドライトを減光します。 |
||||
| BIT 3 | ACK FULL | 0 ※プログラミング時のACKを増加させます。コマンドステーションとの相性により、READ/WRITEがうまくいかない場合設定します。 |
R/W | |||
| BIT 2 | 1END Deactive by F6 | 1 ※ヘッドライト、テールライトの設定をしているとき、連結時に、F6によって消灯させます。 |
R/W | |||
| BIT 1 | BEMF MULTIPLY | 1 ※モーターの逆起電力が少ない場合設定します。２倍に調整しますが分解能が7bitとなります。 |
R/W | |||
| BIT 0 | BEMF ENABLE | 1 | R/W | |||
| CV63 | FX設定及び減光値 | 0b.0100.0010(66 decimal) | R/W | |||
| BIT 7-2 | 減光値 | 0b.01.0000 | ||||
| BIT 1 | 1END ACTIVE/DC FWD FX ON | 1 | R/W | |||
| BIT 0 | 2END ACTIVE/DC REV FX ON | 0 | R/W | |||
| CV64 | FX設定 | 0b.0000.0111 | R/W | |||
| BIT [7,6] | [1 0] | MARS |
[0 0] |
R/W | ||
| [0 1] | STROBE | |||||
| [1 1] | Double STROBE | |||||
| [0 0] | NO FX | |||||
| BIT 5 | FXREMAP_TO2 |
0 |
R/W | |||
| BIT 4 | RULE17 DIMMING | 0 | ||||
| BIT [3-0] | FXレート |
111 |
R/W | |||
