DA9ssR8  (8ch on/off デコーダ）　           ¥2,200-  　　2022/12/14 更新

[HOME][会社紹介][DCC製品][ご注文]

　




DA9ssR8では、基板のバージョンがいくつか存在しますが、
外形サイズ及び機能は同一です。


SIZE：寸法 ( 47 * 36 mm)

添付品： 100uF電解コンデンサ

　



リレー、モータ等のコイル系の負荷を直接つなぐ場合には、逆起電力の吸収のために、添付の電解コンデンサを取り付けてください。

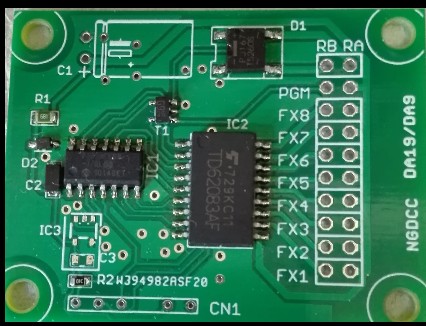

基板表記 C1

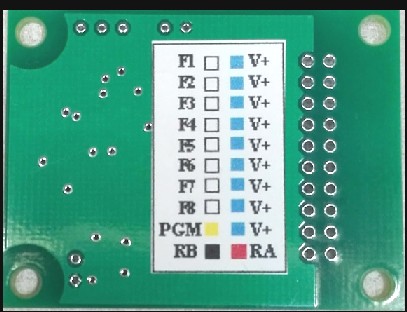

裏面






DP1定義(da9.ini)

　ドキュメントダウンロード ：DA９ MANUAL (pdf)

1.概要

機能はDA9ｓｓと同じです。

２.前バージョン(DA9r5ss、DA9r7ss)との相違点

  1. 基板外形を変更しました。(秋月両面ユニバーサル基板　Ｄタイプ（４７×３６ｍｍ）とほぼ同じサイズです。)

　

３.仕様

項目

内容
動作電圧 7V - 22V (絶対定格 22V)
出力電流 各出力連続0.2A (TD62083AFによるオープンドレイン）
合計出力　1Ａ以内
※連続出力は、放熱無限大の条件です
アドレス設定 1 - 2044
プログラミングモード 全プログラミングモード
及びQuickAddressPGMモード
CV値リセット CV520(CV8)=103の書き込みで出荷時状態にリセット
