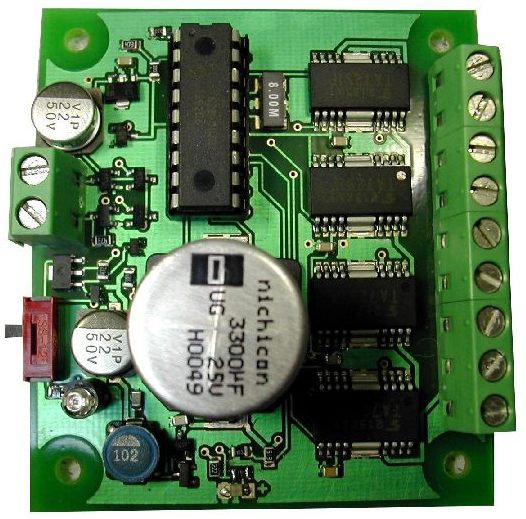

DA2 (４FX内部昇圧式ポイント専用デコーダ）
生産完了 2004/11/16
更新
(SIZE 58mm * 65mm * 23mm)
1．DA2の開発コンセプト
-
両極性ソレノイド式ポイント専用
-
内部スイッチングレギュレータにより、確実なポイント駆動電力の生成
1.1．両極性ソレノイド式ポイント駆動
-
日本製の多くのポイントは、２線式のもので、極性を換えることによって転換させます。それに対し海外のものは転換用のコイルが２つあって（３線式）転換する側の電磁石を作動されるものがほとんどです。このため、海外の多くのアクセサリーデコーダでは、専用のアタッチメントが必要になるなどコスト的に不利になっています。（※３線式にも使用可能です）
1.2．内部昇圧電源
-
一般的なポイント用デコーダはDCC入力のみでポイントの転換を行うことができるはずですが、ソレノイド式のポイントを転換させる場合、DCC電圧が +/- 12V以上確保できていないと転換に失敗する確率が高くなります。
-
以外に知られていないのが、ポイント作動時における電圧ドロップ問題です。電磁石で瞬時に転換させるタイプのポイントは瞬間的に大電流を要求します。低出力のコマンドステーションや線路電圧降下が多い場合には、走行中の車輌を一瞬停止させてしまうケースもあります。
-
そのため、多くのアクセサリデコーダでは外部電源の使用を推奨しています。
-
DA2では、ポイント転換失敗とDCC電圧の瞬停問題を解決するために、デコーダ内部に昇圧回路を設けることにしました。同時に、瞬停問題を解決するために、昇圧回路を含めて、デコーダ全体で100mA以上消費しない回路を設けました。この、100mAは、列車に搭載する白熱電球 わずか、1〜２個分です。しかも、DCC電圧が7Vまで低下しても、ポイント駆動に十分な電圧、約１８Vを確実に生成します。
-
この内部昇圧回路は、DIYで見かける、倍電圧整流とは異なり、コイルで昇圧していますから、動作電圧範囲が、7-27Vと広くなっています。
1.3.各種ファンクション
-
DA2は、ソレノイド式ポイント駆動専用です。
1.4. プログラミング方法
-
DA2は、NMRA規格のアクセサリデコーダですから、全てのプログラミングモードに対応しています。
-
OPSでリモートプログラミングが可能。
-
出荷時は、互換モードに設定しているので、車載デコーダと同様にプログラミング可能。
-
QuickAddress設定モード
-
アクセサリデコーダCVプログラミング仕様をご参照ください。
２．仕様
| 項目 |
内容 |
| 動作電圧 | 7V - 27V (絶対定格 27V) |
| 出力電流 | 各出力 連続 0.4A 瞬間1.2A(1sec以内) |
| アドレス設定 | 1 - 511（ポイントアドレスは 1-2044) |
| プログラミングモード | 全プログラミングモード |
| CV値リセット | CV8=103の書き込みでリセット |
| ポイント駆動電圧 | 約18V チャージ時間 約5秒 |
３．履歴
2003.8.1 v.6
-
ソフトウエアの共有化に伴う変更。

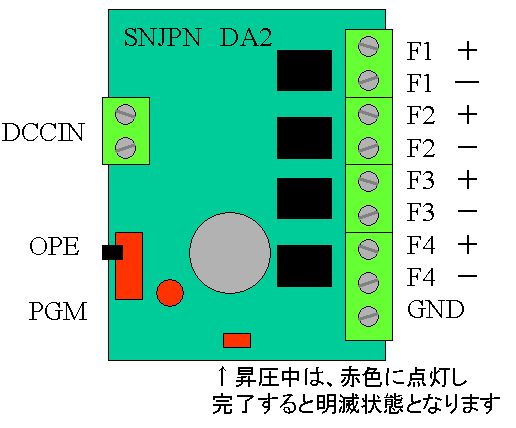

４．結線図
※マウントについて
レイアウトに、マウントする場合には、ゴムブッシュ等を用いて、レイアウト板のタワミによって基板に負荷がかからないようにご注意ください。ハンダにクラックがはいり、故障の原因となります。
５. ご注文方法
生産完了
６．CV値一覧
※ＣＶ番号でカッコの中の数字は互換モード時のＣＶ番号です。
一般的なコマンドステーションは正式なＣＶ番号に対応していませんので、出荷時はこの互換モードに設定しています。
| ＣＶ | 説明 | デフォルト | R/W | |
| ＣＶ513(1) |
アクセサリ下位アドレス |
１ (0-63) | R/W | |
| CV515(3) | F1動作時間 (*100msec、0で連続モード) 1sec以内で調節します ※ "0"はメンテナンスで使用します。 もし連続モードで、出力を獲りつづけた場合、内部コンデンサが空もしくは、規定の電圧まで蓄電できないため、他のポートが利用できなくなります。 |
2 (0-10) | R/W | |
| CV516(4) | F2動作時間 (*100msec、0で連続モード) | 2 (0-10) | R/W | |
| CV517(5) | F3動作時間 (*100msec、0で連続モード) | 2 (0-10) | R/W | |
| CV518(6) | F4動作時間 (*100msec、0で連続モード) | 2 (0-10) | R/W | |
| CV519(7) | 製造会社バージョン番号 | 6 | R | |
| ＣＶ520(8) | 製造会社ID | 103(SNJPN) ※103を書き込んだ場合には、すべてのCV値をデフォルト値にリセットします。 |
R (W) | |
| CV521(9) | アクセサリ上位アドレス (アクセサリアドレス=CV521*64 + CV513) |
0 (0-7) | R/W | |
| CV541(29) | Configurations supported
|
0b.0000.0000 | R/W | |
| BIT7 | 0: 互換モード 1:アクセサリモード |
0 | R/W | |
| BIT6 | 0:デコーダアドレスモード 1:出力アドレスモード |
0 | R | |
| BIT5 | 0: 一般アクセサリデコーダ 1: 拡張アクセサリデコーダ |
0 | R | |
| BIT0-4 | NMRA予約 | 00000 | R | |
| CV561(49) | Product NO | 100 (=DA2) | R | |
| CV572(60) | DA2機能設定 | 0b.0000.0100 | R/W | |
| BIT7 | Not Used | - | R/W | |
| BIT6 | Not Used | - | R/W | |
| BIT5 | Not Used | - | R/W | |
| BIT4 | Not Used | - | R/W | |
| BIT3 | ACK FULL | 0 ※プログラミング時のACKを増加させます。コマンドステーションとの相性により、READ/WRITEがうまくいかない場合設定します。 |
R/W | |
| BIT2 | Quick Address Programming Mode | 1 | R/W | |
| BIT1 | Not Used | 0 | R/W | |
| BIT0 | Not Used | - | R/W | |
| CV573(61) | ラッチ、トグル設定 | 0 | R/W | |
| BIT7,6,5,4 | ラッチ (F4,F3,F2,.F1) | 0 | R/W | |
| BIT3,2,1,0 | トグル (F4,F3,F2,.F1) | 0 | R/W | |
| CV574(62) | ディレクション、リトリガ設定 | 0 | R/W | |
| BIT7,6,5,4 | ディレクション (F4,F3,F2,.F1) | 0 | R/W | |
| BIT3,2,1,0 | リトリガ (F4,F3,F2,.F1) | 0 | R/W | |
７．デコーダ製品保証について
８.品質性能試験結果
| 項番 | テスト項目 | NMRA規定値 | 実測値 |
結果 |
| 1 | "1" BIT MARGIN |
52 <- ->64 (usec) |
45<- ->65 |
合格 |
| 2 | "1" BIT DUTY |
64:41(39.0%) - 41:67(62.0%) |
合格 | |
| 3 | "0" BIT MARGIN |
90 <- ->10000 (usec) |
89<- ->12009 |
合格 |
| 4 | BAD ADDRESS | 合格 | ||
| 5 | BAD BIT | 合格 | ||
| 6 | ALL ADDRESS |
1<- -> 511 |
合格 | |
| ７ | CV Program | Paged Mode ->OK Direct Mode ->OK OPS Mode ->OK |
合格 |
